概述

電流互感器（以下簡稱CT）在電力系統中，CT是將大電流變成規定的小電流，廣泛應用于一次測量、保護與控制。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流，電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次絕緣造成危害，還會給使互感器過激而燒毀，甚至危及工作人員的生命安全。

主要功能

ZB-CTB保護器主要用于應用于各種CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等的異常過電壓保護。

保護器按裝于二次繞組兩端（線路并聯，對保護、檢測、測量、顯示繞組無影響），正常運行時漏電流極小，成高阻狀態。當發生異常過電壓時，保護器瞬間動作限壓、延時短路并發出無源接點信號，面板上顯示故障的部位。當故障排除后，電路恢復正常狀態。

    使用條件



環境溫度	-40°C~+60°C
環境濕度	<85%RH
海拔高度	不超過3500米
大氣條件	大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、爆炸性介質
環境條件	產品使用地點不允許有劇烈的震動與沖擊
使用地點	戶內或半戶外使用
電　源AC 電　源DC	AC220V±10%,50HZ±5HZ,Iin=3mA~8mA DC:110~264V,Iin=5mA~2mA , 兼容AC:100~264V,Iin=5mA~2mA

             技術參數

正常漏電流IL	20V:≤10uA
導通電壓UC	150V±10%(UC可根據用戶定制)
限壓時間	≤10nS
導通時間	≤2mS
CT保護容量	AC220V/5A   50A/10ms
遙信繼電器接點容量	AC220V/5A
復位方式	A:自動復位
抗震性能	10~50~10Hz  2g  3min
抗 干 擾	4.4KV/M
耐    壓	2.5KV/AC
可靠安全性	符合IEC834-1要求

工作原理

本公司推出新款帶CPU智能型ZB-CTB保護器，保護器的基本元件是采用非線性壓敏器件+半永久性可控硅器件，新型特種ZnO壓敏電阻作為基, , 本限壓元件，可控硅器件它除了具有永不磨損的軟開關性質，還兼?zhèn)浔Ｗo動作快速的特性，配之以合理的內部控制電路來進行，它并聯于CT 二次被保護繞組兩端，正常運行時可控硅兩端的電壓為該二次的負載阻抗和電流之積（Z2×I2），通常此值小于20V。此時可控硅處于近似斷路的高阻狀態，通過它的電流稱為泄漏電流，小于10微安，對該回路保護動作值和表計****度的影響可以忽略不計。　　當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓遠遠高于正常運行電壓（數值取決于CT 本身參數和運行工況），此時并接的可控硅瞬間進入導通狀態，從而****避免了互感器二次過電壓對表計的危害。

ZB-CTB保護器能在過壓產生的10nS 內將二次繞組電壓限制在保護電壓（見訂貨須知）以內，二次繞組持續過壓，CTB保護器在2mS內可靠地將二次繞組短接并發光顯示（見面板說明），能提供閉鎖差動保護的接點。面板上指示燈指示故障繞組，并通過繼電器接點輸出報警信號。檢修人員根據指示燈指示的故障繞組檢查相應的二次回路，故障排除后按復位按鈕，故障保護燈熄滅，裝置重新進入正常工作狀態。若按復位按鈕后，指示燈仍亮，表明故障未排除，需繼續查找，直至故障排除。故障排除后，將其復位即可再次使用，動作壽命可達上十萬次以上，避免了動作后更換保護器的麻煩，運行更加方便。



注：自動故障復位型CTB保護器，在線路故障解除后，將自行解除對二次繞組保護（短路）

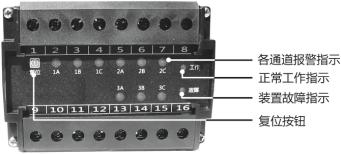

  面板簡介

面板內容	含義
1A、1B、1C 2A、2B、2C 3A、3B、3C	檢測各路運行狀態，當任何一路保護時，故障燈點亮。
工作	裝置正常運行時，每秒種閃爍一次
故障	裝置本身故障時點亮
復位	當某路發生故障時，在排除故障后按此鍵裝置恢復正常

       使用說明

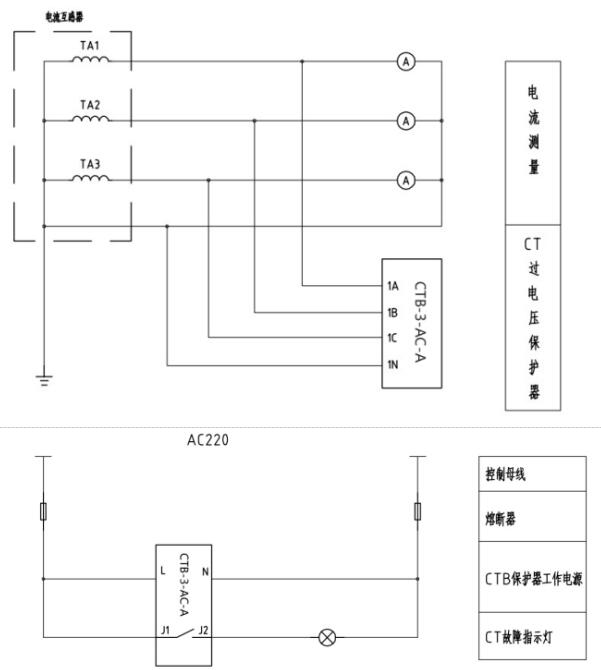

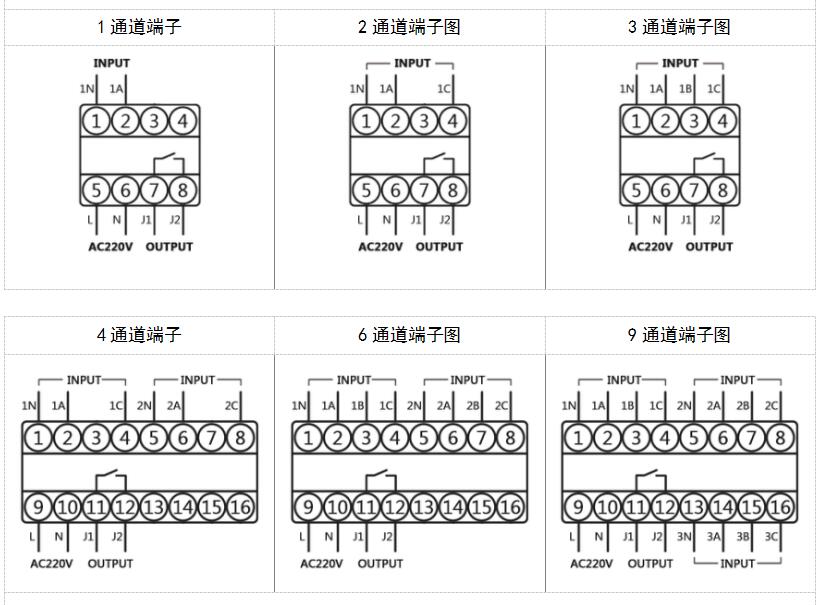

   電流互感器過電壓保護器的接線方式如下圖所示（以三路三個繞組保護產品為例），L和N是電源輸入端，請接入AC220V工作電源，當電源輸入正確時，工作指示燈每秒閃爍1次，保護器提供了一組無源常開輸出接點J1與J2，一般情況下，電流互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上，絕大多數都是星型連接。工程接線圖如下







     測試方法

萬用表電阻檢測方法：

CTB保護器上電前用萬用表的電阻檔分別測量各路A1端、B1端、C1端 與相應的1N端之間的電阻值(應大于20兆歐姆)，繼電器報警輸出接點J1、J2應大于幾十兆歐姆。　　按住CTB面板“復位”鍵并同時上電，CTB進入測試模式，A1通道、B1通道、C1通道保護動作，用模擬萬用表的電阻檔(高電阻檔)或數字萬用表的電阻檔(20M電阻檔)分別測量各路A1端、B1端、C1端 與相應的1N端之間的電阻值應小于50千歐姆，J1、J2應小于1歐姆；每個通道指示燈常亮，工作燈每隔一秒閃爍一次，故障燈不亮。

上電模擬檢測：

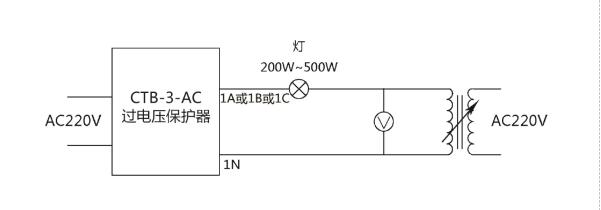

將單相調壓器調到0V位置,輸出端接到某繞組與相應的N端(如1A與1N)，接通保護器的AC220V電源，此時，面板上的工作指示燈（綠色）每隔一秒閃爍一次，而其它的指示燈均應不亮，這表示各路保護電路均處于正常的復位狀態。假如有通道紅色指示燈亮，說明相應部分保護狀態未正常復位，需要按復位按鈕予以復位。

之后，檢測動作電壓是否正常，方法是：緩慢地調節調壓器，使調壓器輸出電壓逐漸升高，當燈泡亮?xí)r，此刻調壓器輸出電壓數值即為保護動作啟動電壓(同時面板上相應回路的報警燈亮）。之后降低調壓器的輸出電壓，燈泡熄滅，這說明自動復位功能正常。 依此方法分別檢測所有各路繞組，如果均符合技術指標，則檢測合格。

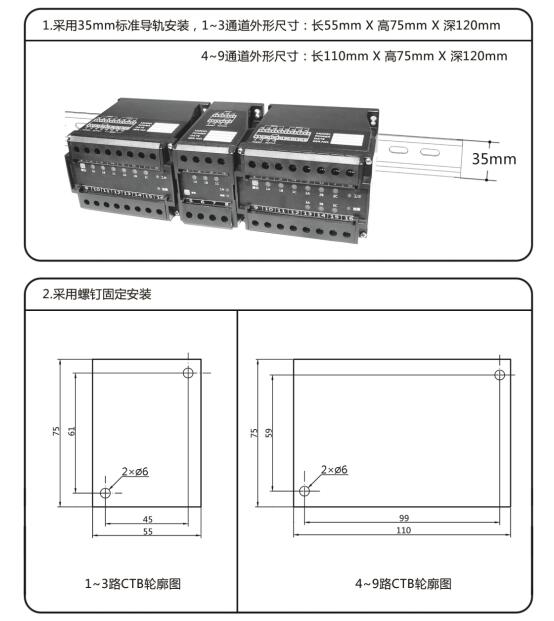

         安裝方式

電流互感器過電壓保護器共有兩種安裝方式：

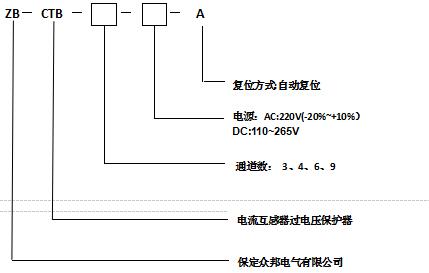

   產品序號

序號	選擇型號	保護通道數	電源	導通電壓	復位方式
1	CTB-3-AC-A	3	AC220V	150V	自動
2	CTB-4-AC-A	4	AC220V	150V	自動
3	CTB-6-AC-A	6	AC220V	150V	自動
4	CTB-9-AC-A	9	AC220V	150V	自動
5	CTB-3-DC-A	3	DC220V	150V	自動
6	CTB-4-DC-A	4	DC220V	150V	自動
7	CTB-6-DC-A	6	DC220V	150V	自動
8	CTB-9-DC-A	9	DC220V	150V	自動
