一、概述
保定眾邦電氣制造有限公司有電力系統中性點接地電阻的生產經驗。產品具有精度高、線性度好。運行可靠、安裝方便、外形美觀等特點，該產品已用于國家許多重點工程。生產的低壓接地電阻柜是低壓系統中采用電阻接地的專用成套裝置。
ZB-DNR低壓接地電阻柜主要用于低壓柴油發電機組220V、火力發電廠380V、煤炭企業660V等電力系統或電力用戶1000V的低壓系統中。

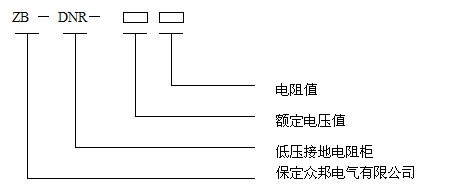

二、型號說明

三、技術指標
ZB-DNR低壓接地電阻柜是220V～1000V低壓系統中接地用電阻配套裝置。為了提高1000V/660V/380V/220V低壓廠用電系統供電的質量，減少因經常發生單相接地故障而引起的電動機回路斷電，發電廠的主廠房內低壓用電系統應該采用高阻接地，這樣不僅避免了單相接地時不必立即跳閘，而且當采用熔斷器作為保護電器時，可減少電動機兩相運行時燒毀的機率。
以前低壓系統主要采用直接接地方式或不接地方式。如果系統采用直接接地方式時，當發生一相接地故障，直接接地系統的中性點電壓保持不變，但是系統中性點電流過大，易損壞中性點接地絕緣，燒毀中性點系統。如果系統采用不接地方式時，產生的過電壓倍數比較高，由于弧光和鐵磁諧振過電壓使健全相的相電壓升高4--7倍，這對電纜、開關柜的絕緣和熱穩定都構成較大威脅。
我國的《煤礦安全規程》明確規定：中性點直接接地的變壓器或發電機不允許直接向井下供電。也就是說，煤礦井下電網的中性點不允許直接接地。原來主要用消弧線圈方式接地，近年主要采用接地電阻方式。
當安裝中性點接地電阻柜后，發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半。
四、產品特點
1、產品采用****非金屬特種材料或不銹鋼材質柵格電阻，電導率高，溫度系數α為8.5×10 -5 ℃(20-1100℃)，溫度系數高。電阻可耐1400℃的高溫，耐腐蝕，穩定性好。
2、本產品也可以使用于各種低壓配電系統中，在低壓線路中，如無中性點加接地變壓器可與之配合使用。抑止系統過電壓、防止各種沖擊有很好的作用。
3、電阻柜阻值可從1歐姆到2000歐姆，電流從0.5安培到200安培設計。
4、電阻柜一般用于戶內，柜體采用噴塑冷軋鋼板或不銹鋼板制成，耐腐蝕，防護等級高。
5、產品可以增加接地記錄裝置，記錄接地電阻接地的次數。
五、使用條件
1、一般用于戶內，戶外訂貨時請注明。
2、海拔不高于3500米，高原地區由于海拔高，散熱差，訂貨時請注明。
3、環境溫度：—20℃～＋70℃，相對濕度不大于85%。
4、周圍環境中無易燃易爆、無腐蝕性氣體及導電塵埃。
5、由于電阻是發熱元件，使用時溫升較高，安裝電阻器的地方應在四周留有空隙，防止外界熱源的影響。安裝使用時請注意。
6、使用于50Hz和60Hz系統中。其它請注明。
六、訂貨須知
1、系統額定電壓、電流。
2、柜體的進出線方式。
3、電阻材質、阻值、通流電流及通流時長。
4、是否配電流互感器，及互感器變比。
5、柜體的材質、噴涂顏色、防護等級。
6、如有其它要求在訂貨時說明。
